Satelit v PC: karta Skystar 2 - 4.díl

Než začnete cokoliv připojovat k počítači, je namístě důrazné varování. Vždy připojujte koaxiální kabel od paraboly ke kartě při vypnutém počítači! V opačném případě hrozí zničení karty. Na výstupu z karty je 13V resp. 18V pro napájení konvertoru a motoru. Zkrat stínění a středového vodiče koaxiálu spolehlivě zničí kartu.

Instalace paraboly

Řešení upevnění paraboly na držák bez polárního závěsu neposkytuje srovnatelné výhody s natáčecím zařízením. Kromě omezeného uhlu otáčení při ručním natáčení, kdy si vystačíte jen s vodorovným směrováním paraboly, budete muset v krajních pozicích měnit i elevaci (sklon) paraboly, případně natočení konvertoru. Tento požadavek vychází z orbity, na které jsou družice umístěny.

Základním předpokladem správné instalace paraboly je držák namontovaný kolmo k zemi, na zdi obrácené směrem na jih. Této kolmice dosáhnete pomocí olovnice nebo vodováhy. Tohle je důležité hlavně pro pozdější montáž natáčecího zařízení a jeho funkci, kdybyste si to přece jen později rozmysleli.

Parabolu smontujeme podle návodu, včetně přesného nasazení konvertoru. I sebemenší odklonění od svislice dané ryskami na konvertoru a držáku znamená snížení citlivosti a následně úrovně (síly) přijímaného signálu. Pak jí nasadíme na kvalitně upevněný držák. To upevnění musí být skutečně kvalitní, jinak parabola nepřežije podzimní a zimní vichřice. Prostě vám uletí!

Propojení paraboly s kartou

Parabolu s kartou SkyStar 2 propojíme koaxiálním kabelem. V současné době jsou k dispozici kvalitní koaxiální kabely, takže délka kabelu nemusí být omezujícím faktorem pro umístění paraboly. Autor článku 3,5 roku provozoval parabolu s přívodním koaxiálem o délce 30 metrů bez jakýchkoliv problémů.

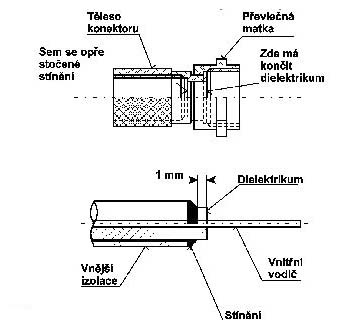

Koaxiální kabel je zakončen na obou koncích F-konektorem. I taková maličkost jako nesprávně namontovaný konektor může způsobit spoustu problémů. Pro názornost uvádím obrázek montáže.

Odstraníme v délce 2–3 cm vnější izolaci koaxiálu. Drátěné opletení (stínění) rozpleteme, rozdělíme na půlky a přehneme dozadu. Pokud je pod opletením hliníková nebo měděná folie odstraňte ji až po přehnuté opletení. Následně 1–2 mm od hrany přehnutí stínění nařízněte vnitřní izolaci a odstraňte ji.

Opletení omotejte kolem vnější izolace v délce asi 1 cm a vytvořte přírubu, na kterou našroubujete F-konektor. Předtím ještě zkontrolujte, jestli se nějaký drátek stínění nedostal do styku s prostředním vodičem koaxiálu. Pomalu a důkladně našroubujte na vytvořenou přírubu konektor. Středový vodič koaxiálu zkrátíme na 4mm přes okraj konektor

u.

Teď je tento vodič živým vodičem F-konektoru. Stejně pečlivě a důkladně postupujte při zašroubování do zásuvky (protikusu) konektoru. Nesmí dojít k ohnutí středového vodiče, ani šroubování přes závit. Konektor se po našroubování nesmí kvedlat! Případně ho dotáhněte klíčem. Proveďte jeho zaizolování u konvertoru gumovou krytkou, případně samovulkanizační izolační páskou, aby se do spoje nedostala voda.

Směrování paraboly

Pro správné směrování paraboly potřebujete znát vlastní zeměpisné souřadnice. Jak již jsem uvedl v minulém dílu , nejjednodušeji tyto souřadnice zjistíte na stránce http://www.mapy.cz/.

První satelit, který budeme nastavovat, by se měl nalézat co nejvíce na Jihu. V podmínkách Česka budeme začínat se satelity na 13, 16 nebo 19,2° E (východně). To podle souřadnic místa montáže satelitní karty. Parabola je v základní poloze směrována v linii Sever – Jih. Pro zjištění Jihu můžete klidně použít kompas. Uvažujte však o magnetické deklinaci (rozdíl mezi zeměpisným a magnetickým severem). Nebo využijte směrování podle Slunce (rovněž popsáno v 2. díle). Označte si polohu Jihu na držáku a objímce paraboly (třeba fixem).

Nastavte na parabole elevaci (sklon) vůči zemskému povrchu. V našich podmínkách je to kolem 33 stupňů. Tento údaj pro hrubé nastavení stačí. Jemně dotáhněte šrouby na parabole i objímce, abyste mohli následně provést doladění.

Nejlépe se parabola nastavuje ve dvou. Pokud máte možnost půjčit si od známého nebo souseda satelitní přijímač, který je naladěn např. na Astru 19,2 st. vých. pak nastavování proběhne rychle. Stačí připojit přijímač k televizi a zapojit koaxiální kabel od paraboly. Pak pomalu otáčejte parabolou na držáku do potřebného směru. Je nutné vždy chvilku vyčkat kvůli zpoždění dekódování signálu, až se objeví signál. Pak stačí doladit nastavení paraboly vodorovně i úpravou elevace na nejlepší signál. Dotáhnout pevně šrouby na parabole a objímce na držáku. A je hotovo.

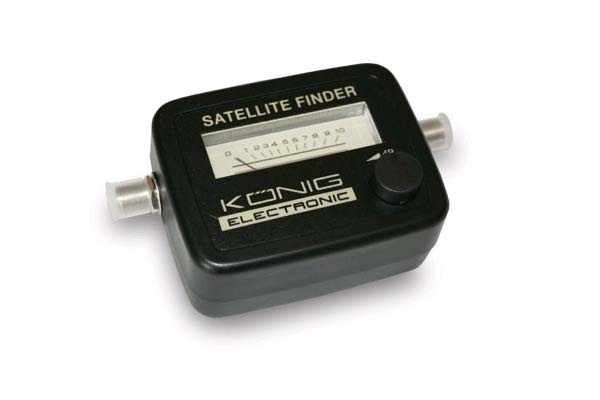

Pokud možnost zapůjčení přijímače nemáte, můžete využít zařízení pro vyhledávání družic Satfinder. Ten se zapojuje mezi kartu a konvertor. Nastavení paraboly tak může provést jedna osoba přímo u paraboly.

Příklad přibližné orientace: Předpokládejme, že bydlíte v Olomouci. Zjistili jste si zeměpisné souřadnice, které jsou pro Olomouc: Šířka = 49 st. 35,5 min. severně a Délka = 17 st.16,2 min. východně.

Pro nasměrování paraboly na Astru 19,2 st. vých. potřebujete pootočit parabolou 2 stupně doleva (na východ). To je rozdíl mezi směrem na Jih z vašeho stanoviště a směrem na družici.

Tato pravidla nastavování paraboly platí obecně i pro použití paraboly s natáčecím zařízením. Vzhledem k tomu, že tam se musí brát v úvahu ovládaní motoru, je nastavování o „trochu“ složitější. O tom si řekneme v některém z dalších pokračování.
