Satelit v PC: karta Skystar 2 - 7.díl

Autor již dlouhou dobu, bez jakýchkoliv problémů, využívá služeb natáčecího zařízení (motoru) DigiPower SG-2100. Proto montáž a nastavení budu vysvětlovat právě pro tento druh motoru. Pokud se rozhodnete pro jiný typ motoru, postupujte prosím při montáži podle pokynů výrobce. Zde probíraná všeobecná pravidla pro nastavení motoru a paraboly však platí pro jakýkoliv druh motoru vyráběný různými výrobci.

Orbita a požadavky na natáčecí zařízení

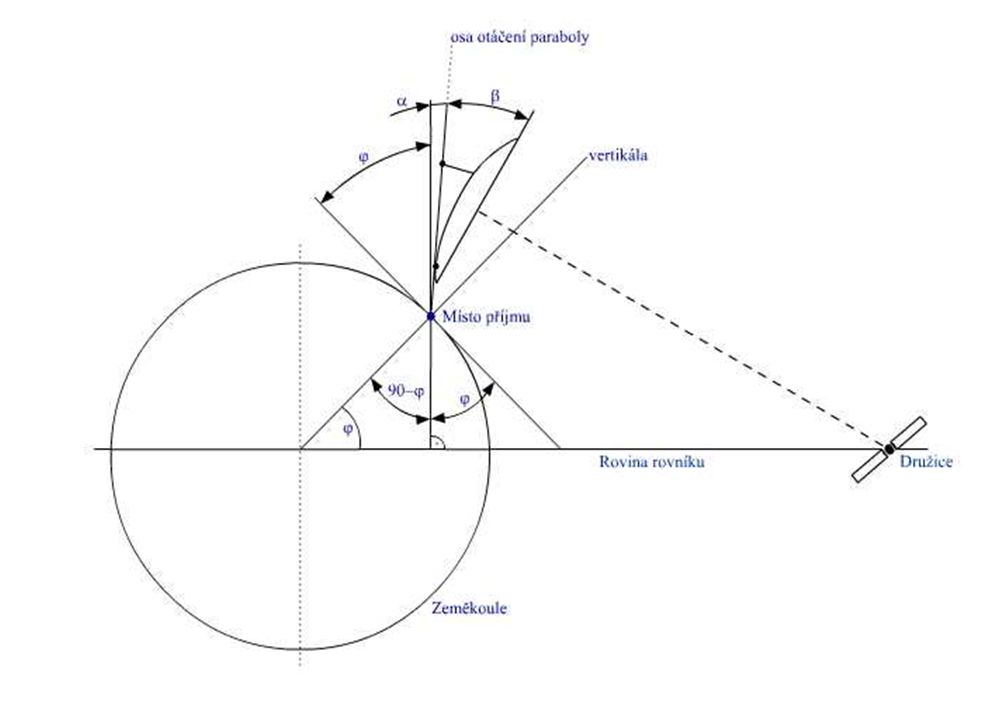

Jak jsme již zmínili v předcházejících dílech, všechny družice jsou umístěny na určité pozici a vzdálenosti od Země nad rovníkem. Pokud byste použili klasickou parabolu (ne ofset) na rovníku, směrovala by kolmo vzhůru, jestliže by družice byla umístěna na stejné zeměpisné délce. Pro naše zeměpisné šířky se jeví pozice jednotlivých družic jako oblouk (parabola). Pro Česko je její vrchol přesně na Jihu asi 33 stupňů nad horizontem. Plyne to z naší zeměpisné šířky (vzdálenosti od rovníku).

Napravo a nalevo od Jihu oblouk klesá. Této dráze družic se říká orbita a pro její sledování je nutný polární závěs. Ten umožňuje natáčení paraboly nejen ve směru vpravo-vlevo ale i nahoru-dolů. V začátcích satelitní televize se montovala konzola pro polární závěs, která umožňovala, spolu s táhlovým motorem, pohyb paraboly a sledování družic na orbitě.

Současné natáčecí zařízení (motory) jsou konstruovány tak, aby při pohybu vpravo a vlevo od „nulového bodu“ kopírovaly orbitu. Otázku „nulového bodu“ a jeho důležitosti si zodpovíme později.

Montáž motoru

Motor složíte podle návodu, který je přiložen. Balení by mělo obsahovat i Manuál pro obsluhu v češtině. Pokud jej nemáte, lze návod stáhnout tady. Než začnete kompletovat parabolu s motorem, vyzkoušejte funkčnost motoru přímo u PC. Vyhnete se tak případným problémům s motorem namontovaným již někde na držáku (tedy na ne právě dosažitelném místě). Stačí propojit motor SG-2100 s PC (kartou Skystar 2) koaxiálním kabelem s F-konektory na obou koncích. Jejich montáž je popsána tady.

Opakuji varování:

Vždy připojujte koaxiální kabel od motoru ke kartě při vypnutém počítači! U novějších typů PC je nutno rovněž vytáhnout zástrčku napájení z elektrické sítě. V opačném případě hrozí zničení karty.

Koaxiální kabel připojte ke vstupu na motoru. Na obrázku je označen červeně. Při záměně s výstupem vám otáčení nebude fungovat. Vyzkoušejte manuální ovládání motoru pomocí tlačítka Manual. Stiskem tlačítka se motor otáčí směrem na západ (doprava). K pohybu motoru na východ (doleva) musíte tlačítko 2× stlačit během 0,5 sekundy a přidržet stlačené až po dosažení požadovaného natočení.

Ovládání motoru pomocí příkazů DiSEqC 1.2

I když je u všech prodejců karty Skystar 2 uváděna podpora příkazů DiSEqS 1.1, 1.2 a USALS, samotná karta to neumí. Umí to obslužný software – DVB player. Na rozdíl od novějších DVB playerů AltDVB nebo DVBDream, které umí příkazy DiSEqS 1.2, starší DVB playery ProgDVB, My Theatre, Skyview a další potřebovaly a potřebuji pro svoji správnou funkci prográmek SS2DiSEqC110.

Program rozbalíme, zatím kdekoliv na harddisku, abychom zkontrolovali správnou funkčnost motoru na příkazy DiSEqS, dříve než ho namontujeme na držák paraboly

.

Tento prográmek (plugin) vytvořil před několika lety český satelitní nadšenec jménem MiBi, aktuální verze programu 1.10 výborně spolupracuje s ovladači TS 4.4.0. Se svolením autora programu uvádím instalaci a nastavení tohoto vynikajícího prográmku.

V případě použití ovladačů verze TS 4.3.0.999 a starších je nutné zkopírovat do adresáře WINDOWS\system32\drivers soubor SkyNET.sys od autora MiBiho. Ten je připojen u verzí programu SS2DiSEqC 1.0.9 a starších, nepoužívejte originální soubor výrobce. Restartujte PC nebo zvolte v Tento počítač->Zobrazit systémové informace→ Hardware->Správce zařízení->Síťové adaptéry->TechniSat DVB-PC TV Star PCI->Vlastnosti->Ovladač… Disable and Enable driver.

U verze ovladačů TS 4.4.0 a novějších není potřebné nic kopírovat, ani provádět restart PC.

Instalace a nastavení programu SS2DiSEqC v.1.10

Program se neinstaluje, stačí ho rozbalit do zvoleného adresáře. Teď spusťte program pomocí SS2DiSEqC.exe. V otevřeném okně programu nad tlačítkem Goto x.x zadejte hodnotu 10 stupňů (East) východně jak je zobrazeno na obrázku. Po stlačení tlačítka Goto x.x se motor otočí doleva o 10 stupňů. Změňte označení na West a stlačte tlačítko. Motor by se měl otočit o 10 stupňů doprava, na výchozí postavení. Pokud je vše v pořádku a motor točí, je připraven pro montáž s parabolou.

V dalším díle si vysvětlíme instalaci a nastavení pluginu SS2DiSEqC110 do DVB playerů.
