Satelit v PC: karta Skystar 2 - 9.díl

Všechny požadavky a pravidla pro montáž samostatné paraboly, které jsme rozebrali tady (2. díl) a tady (4. díl), platí v plné míře i pro montáž paraboly s natáčecím zařízením (motorem). Proto se nevyhneme opakování některých, již jednou vysvětlených pravidel.

Požadavky na držák

Upevnění držáku musí být skutečně důkladné vzhledem k váze paraboly s motorem (3,3 + 3,1 kg). Také plocha paraboly vytváří překážku silným větrům! V případě zateplení objektu musí být držák paraboly upevněn až do zdiva (panelu), jinak vám parabola při silnějším větru uletí!

Držák musí být namontovaný kolmo k zemi, na zdi obrácené směrem na Jih. Této kolmice dosáhnete pomocí olovnice nebo vodováhy. Jen připomenu, že kolmost stožáru se musí zkoušet minimálně ze dvou stran svírajících úhel cca. 90°. Tohle je důležité hlavně pro montáž natáčecího zařízení a jeho funkci.

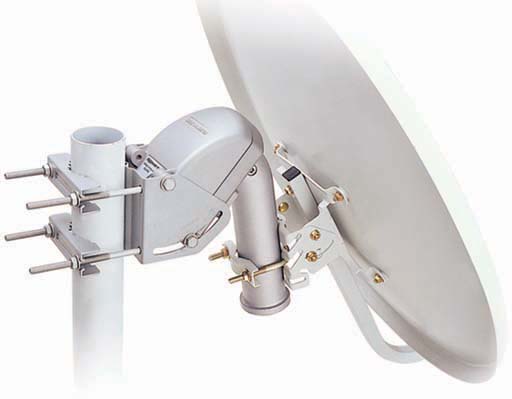

Montáž motoru s parabolou

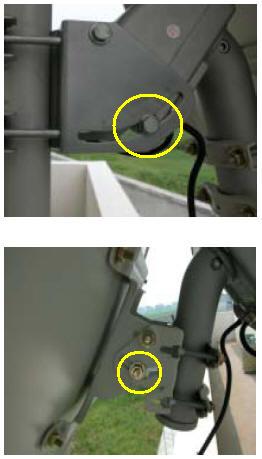

Při bližším zkoumání zjistíte, že na úchytu motoru je zleva stupnice označená LATITUDE a zprava stupnice označená ELEVATION. Na stupnici LATITUDE nastavte hodnotu odpovídající vaší zeměpisné šířce. Tu jste zjistili podle návodu v 2. díle. Například pro Olomouc je to 49,5. Obě stupnice jsou na sobě závislé (u ELEVATION je to 90 – 49,5 st.). Přezkoušený motor (viz předcházející díl) nastavíme pomocí tlačítka Manual na „0“. Ta je na půlkruhové stupnici kolem „nohy“ motoru (místo na nějž upevňujeme parabolu). Mně se více líbí popis jednoho uživatele „chobot“. Po nasazení smontované paraboly na chobot nastavíme „nulový bod“.

Nulový bod je pozice, při které je soustava motor (nastavený na „0“) + parabola směrována z vašeho stanoviště přesně na Jih. V praxi to vypadá tak, že osa motoru – chobot – držák paraboly – konvertor jsou v jedné linii (zákrytu).

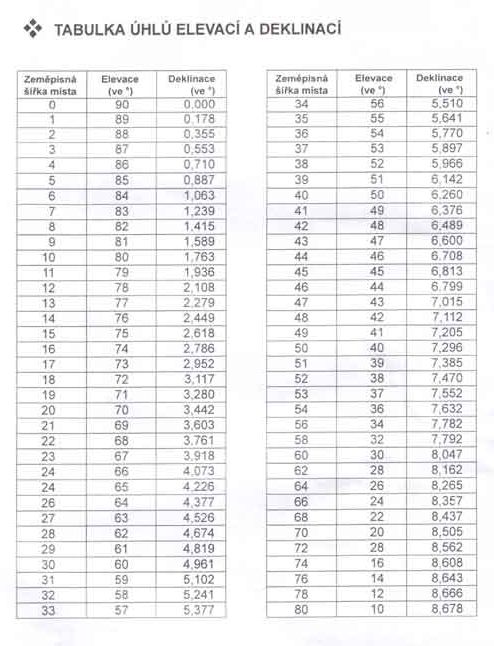

Držák paraboly na chobotu motoru dotáhneme a ve vodorovném směru s ní již nehýbeme. Teď nastavíme uhel deklinace na parabole. Ten vyčteme z tabulky uvedené v Manuálu pro motor na str. 6. Hodnota odpovídá řádku s vaší zeměpisnou šířkou. Pro Česko se pohybuje v rozmezí 7,1 –7,4. Tuto hodnotu přičteme k zeměpisné šířce a odečteme od 90 (například pro Olomouc 90-(49,5+7,2) POZOR. Tohle je ale výpočet pro středovou parabolu!

Pro offset parabolu se sklon výrazně liší. Přesně to zjistíte tady: http://www.satlex.net/sk/a­zel_calc.html Bohužel na parabolách od různých výrobců jsou různé nic neříkající značky, ale to vás nesmí odradit. Jsou to jen značky, které vám mají říci, o kolik jste parabolu posunuli oproti předchozí pozici. Nečekejte od značek přesné údaje. Předběžně nastavte sklon ofset paraboly vůči svislici asi 20–22 st.

Máte vše nastavené? Tak nasaďte celý komplet (motor a parabolu) na držák (stožár) a jdeme ladit.

Nastavení natáčecího zařízení

První satelit, který budeme nastavovat, by se měl nalézat co nejvíc na jih z naší pozice. V podmínkách Česka budeme začínat se satelity na 13, 16 nebo 19,2° E (východně). To podle souřadnic místa montáže satelitní karty. Teď budeme nastavovat horizontální směr tak, že otáčíme celým kompletem přímo na stožáru. Nasměrujeme ho na družici, která je ve vašem nulovém bodě. Pokud se na vašem nulovém bodě žádná družice nenachází, musíme použít tu nejbližší možnou s tím, že pokud je od vaší pozice vzdálená více než dva stupně, je vhodné pro větší přesnost tento rozdíl nastavit manuálním pohonem na motoru.

Příklad: Pro Olomouc je zeměpisná délka 17 st. 16,2 min. východně, nejbližší satelit je Eutelsat W2 na 16°E. Pokud bychom ale chtěli, z jakýchkoliv důvodů, nastavovat podle Astry 19,2°E je výhodné tlačítkem Manual na motoru pootočit parabolu o 2 stupně východně (doleva). Až pak natáčet celým kompletem na stožáru do směru na Astru 19,2°E.

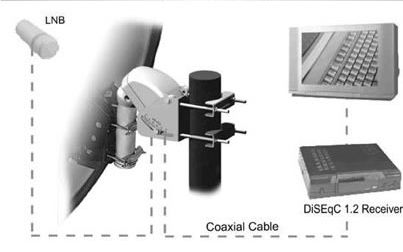

Nejlépe se komplet nastavuje ve dvou. Jestli máte možnost půjčit si od známého nebo souseda satelitní přijímač, který je naladěn na požadovaný satelit (např. 16°E Eutelsat W2 pro Olomouc), pak nastavování proběhne rychle. Stačí připojit přijímač k televizi a zapojit koaxiální kabel od paraboly. Na motoru nepřehoďte vstup od karty (přijímače) a výstup na konvertor.

Případně použijte Satfinder. Jeho použití je popsáno v předcházejících dílech. Teď pomalu otáčejte celým kompletem na stožáru do potřebného směru. Nutno vždy chvilku vyčkat kvůli zpoždění dekódování signálu. Až se objeví signál. Po doladění na nejsilnější signál držák motoru na stožáru dotáhněte a to střídavě levou a pravou stranu.

Dolaďte elevaci paraboly na nejsilnější signál, chytnutím za okraj a mírným pohybem nahoru nebo dolů. Do nastavení LATITUDE na motoru již nezasahujte! Mírně dotáhněte šrouby na parabole za současné kontroly síly signálu.

Zkontrolujte přesnost nastavení natáčecího zařízení. Pomocí připojeného satelitního přijímače nebo, v případě nastavování pomocí zařízení Satfinder, pomocí nakonfigurovaného pluginu SS2DiSEqC (jeho nastavení bylo rozebráno v minulém díle) otočte parabolu na pozici satelitu Thor 1st. W (západně). Pokud se vám na obrazovce objeví TV signál vámi navoleného kanálu, např. ČT 24, který vysílá v balíku Digi TV volně, máte napůl vyhráno. Zkuste doladit tuto pozici pomocí pluginu SS2DiSEqC na nejsilnější signál a uložit pomocí tlačítka pluginu Modify. Teď vyzkoušejte tahem za okraj paraboly, směrem nahoru a pak dolů, doladit elevaci paraboly na nejsilnější signál pro tuto krajní pozici. K tomu vám pomůže program Setup4PC (5. díl). Stačí po stlačení tlačítka Status kliknout na ikonu reproduktoru vedle okýnka s procenty signálu. Pískání, jehož výška tonu se mění podle narůstající síly signálu, vás naviguje k správnému nastavení paraboly. Dotáhněte pevně šrouby na parabole. Máte zařízení nastaveno.

Pokud po pootočení na krajní pozici nemáte žádný signál, nezoufejte! Pravděpodobně jste nepracovali dost pečlivě. Tahem za okraj paraboly zjistěte, kde naleznete (nahoře nebo dole) signál vysílaného programu. Případně malými kroky motoru po 1/10 stupně (pomocí pluginu) vpravo nebo vlevo. Tyto pohyby si poznačte pro další opakované nastavování nulového bodu.

Vraťte se do nulového bodu motoru a zkuste jej pečlivěji nastavit, včetně elevace paraboly. Pak nastavujte samostatně jednotlivé družice vpravo a vlevo od nulového bodu. Je to poměrně zdlouhavé, ale pečlivost se vyplatí. Například, pokud je nulovým bodem Eutelsat2 16st.E, přetočíme pomocí pluginu na Astra 19,2 st.E, který pečlivě nastavíme a pozici uložíme. Pak pokračujeme na Hotbird 13st.E a následně na Astra 3D 23,5 st.E atd. Až se dostaneme na krajní pozice orbity.

Protože je problematika nastavení nulového bodu poměrně obsáhlá na vysvětlování a autor článku nechce „opisovat“, tak podrobné vysvětlení naleznete v tomto článku.
